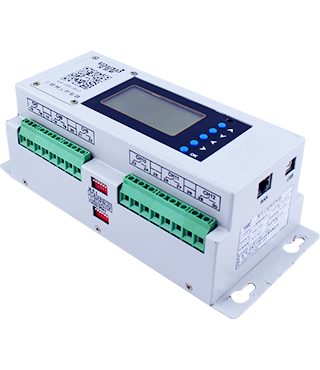

燈聯網控制器EAC
燈聯網控制器EAC系列
產品概述
樓宇照明云節能控制器集遠程集中控制、單燈控制為一體，能夠實現輸出線路及單燈的狀態控制，同時完成數據采集，實時反映照明系統當前運行狀態，實現樓宇照明系統的遠程智能監控管理，智慧運營與維護。
樓宇照明云節能控制器具有可操作性強，集成度高，穩定性好等特點，廣泛應用于樓宇監控、景觀控制、醫院、學校等智慧樓宇開關控制系統。Ｑ
功能說明
在樓層強電井配電箱內安裝EAC樓層燈聯網照明開關控制器，對應控制回路執行開關輸出，用于白熾燈、電子調壓器、LED調光燈具（T5/T8日光燈管及筒燈）等照明設備啟停控制，實時反饋負載運行情況。
1、手動強啟功能
在系統故障時，保證了用戶正常使用；
2、遠程控制
用戶可以通過監控中心實現與本設備的數據交互，實時了解系統設備的運行情況，并可根據用戶需求做到實時調節；
3、直接負載，無需接觸器
3KW/路負載能力直接驅動燈負載，無需額外接觸器，用于每個樓層/區域照明集中管理控制；
4、128種場景控制模式
通過EAC自帶的液晶控制面板用戶可以設置多達128種場景控制模式；
5、操作簡單
良好的人機交互界面（HMI），無需編程、免調試、大集成、高性價比；配備云平臺，通過手機或電腦即可輕松實現系統設置的操作控制。
6、多種通訊接口
強大的樓宇燈聯網通訊接口可以適應任何新建及改造項目使用！
產品選型
|
類 別 |
名 稱 |
型號 |
輸出(調光)接口 |
|
樓宇燈聯網云控制器 |
開關模塊 |
EAC104 |
4路X16A開關模塊 |
|
EAC104i |
4路X16A開關模塊,每路自帶電流檢測 |
||
|
EAC108 |
8路X16A開關模塊 |
||
|
EAC108i |
8路X16A開關模塊,每路自帶電流檢測 |
||
|
EAC112 |
12路X16A開關模塊 |
||
|
EAC112i |
12路X16A開關模塊,每路自帶電流檢測 |
產品特色
◆中文液晶菜單(鍵盤)
簡單明了，普通電工即可操作，現場輕松調試無需再帶筆記本
◆無需編程、免調試
所有功能模塊全部固化存入芯片內，用戶不需編程，只需選擇確認需要的功能模塊即可；用戶無需調試，為集成商節約大筆工程實施費用
◆自帶時鐘與電源
任意一臺設備即可作為系統主時鐘也可以接受外部時鐘信號，保證系統工作步調一致；自帶電源：無需外部供電。
◆多種燈聯網總線接口，組網方式靈活
上行通訊TCP/IP、RS485和EIB/i_BUS三總線結構，確保設計師靈活設計，其中標配TCP/IP總線；
下行通訊RS485、DALI接口雙總線結構，確保低成本施工，其中標配RS485接口；
根據客戶需要還可選配加裝GPRS模塊，完成遠程控制，具體接口根據型號配置咨詢我廠技術工程師。
技術參數
| 工作電壓 | 85-265VAC |
| 額定功率 | 小于30W |
| 輸出回路 | 4路、8路、12路可選 |
| 輸出負載 | 16A（阻性） |
| 顯 示 | 128*64LED顯示屏（帶背光） |
| 通信端口 | RS485、RS232、GPRS、以太網 |
| 通信網絡地址 | 默認值（192.168.001.002） |
| 端口號 | 默認值（01200） |
| 服務器IP | 默認值（192.168.001.254） |
| IP端口 | 默認值（05002） |
| IP協議 | UDP |
| 工作溫度 | -10°C 至 55°C（不結冰） |
| 防護等級 | IP20 |
| 工作濕度 | <90% |
| 設備尺寸 | 260*115*90（mm） |
| 設備重量 | 約2Kg |
